Hannover Messe: Sichtprüfung und Vermessung von transparenten Schlauch- und Rohrmaterialien
Fraunhofer-Vision auf der Hannover Messe Industrie 2000
Halle 17, D34

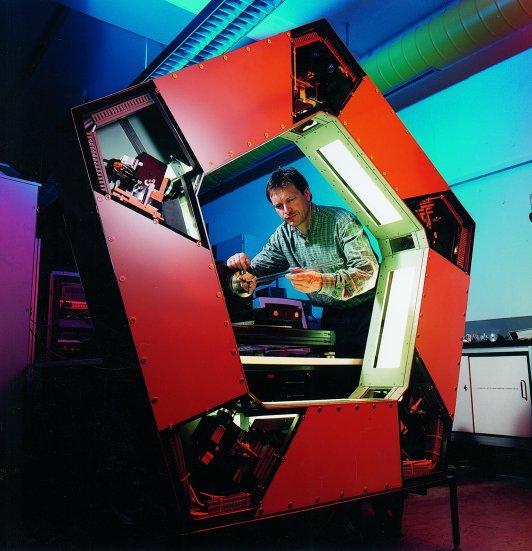

PentaCam: Automatische Sichtprüfung und Vermessung transparenter Schlauch- und Rohrmaterialien oder Glaskörper
Unabhängig von unterschiedlichen Ausgangsmaterialien wie Kunststoff, Acrylglas oder Glas, sind bei der Produktion von transparenten Rohren oder Hohlglaskörpern die gleichen grundlegenden Mess- und Prüfaufgaben notwendig. Die Wandstärke, die Exzentrizität und die Ovalität werden aus den Außen- und Innenkonturen berechnet. Zusätzlich muss eine Sichtprüfung vorgenommen werden, wobei Fehler sowohl an der Oberfläche als auch im Inneren des Materials genau lokalisiert werden müssen.
Die Anwendungsfelder für PentaCam liegen vorwiegend in der Kunststoff- und Glasindustrie. Typische Einsatzbereiche sind die Herstellung von
Kunststoffrohren

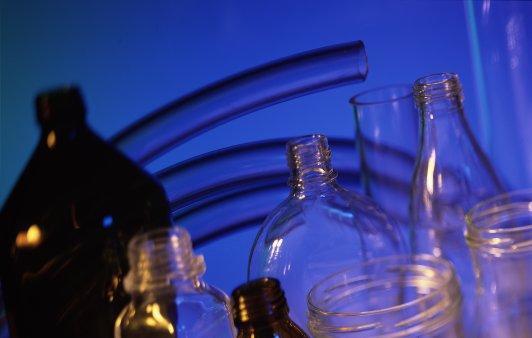

Behälterglas, Glasrohren, Glaszylindern
Glasfasern
Mit PentaCam werden mehrere Kameraansichten zu einer Rekonstruktion des transparenten Gutes in einer Schnittebene verrechnet. Ähnlich wie beim Röntgen-CT werden zahlreiche Schnitte gleichmäßig über den gesamten Prüfling verteilt. Die nachgeschalteten Auswertealgorithmen erlauben über die genaue Vermessung der Konturen hinaus auch die räumliche Lokalisierung von Fehlern.
Weitere Informationen:
http://vision.fhg.de
http://vision.fhg.de/events/hmi00.html
