Hochgenaue "Katzenaugen" für High-End-Anwendungen

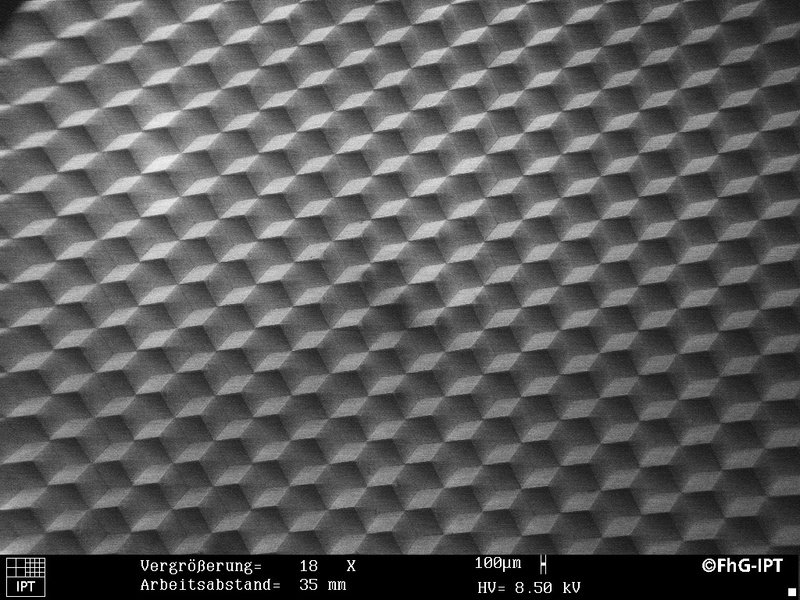

Aufnahme des Werkzeugmasters (Großkammer-Rasterelektronenmikroskop, Vergrößerung: 18-fach)
Hinweis zur Verwendung von Bildmaterial: Die Verwendung des Bildmaterials zur Pressemitteilung ist bei Nennung der Quelle vergütungsfrei gestattet. Das Bildmaterial darf nur in Zusammenhang mit dem Inhalt dieser Pressemitteilung verwendet werden. Falls Sie das Bild in höherer Auflösung benötigen oder Rückfragen zur Weiterverwendung haben, wenden Sie sich bitte direkt an die Pressestelle, die es veröffentlicht hat.

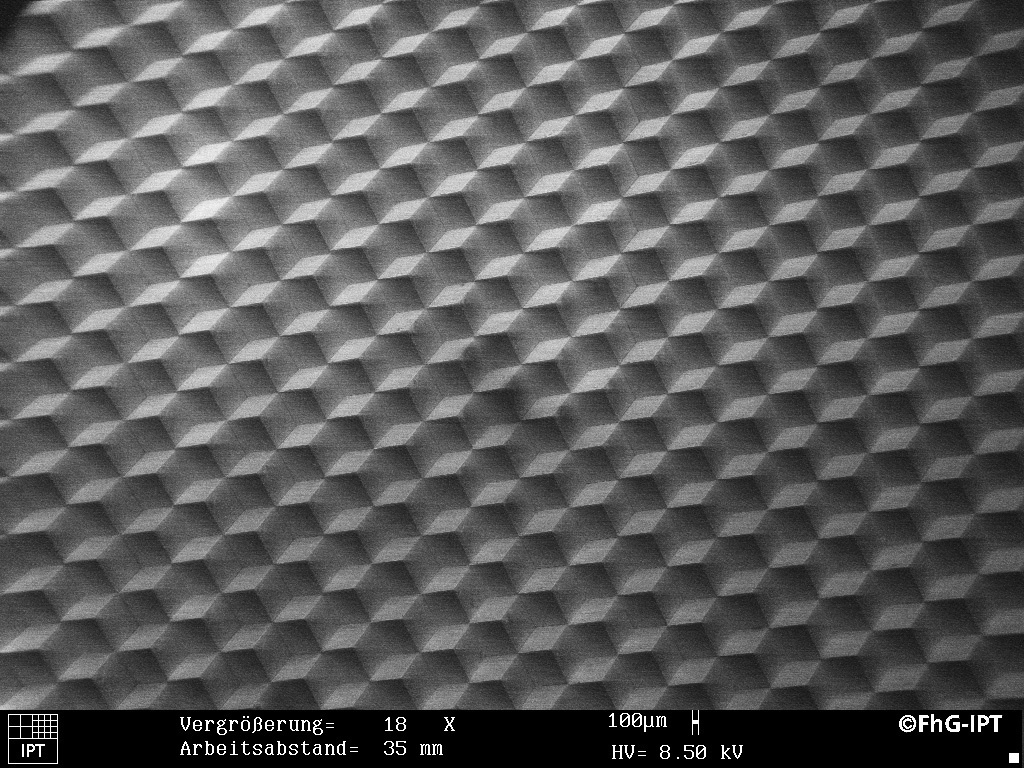

Aufnahme des Werkzeugmasters (Großkammer-Rasterelektronenmikroskop, Vergrößerung: 18-fach) | Download

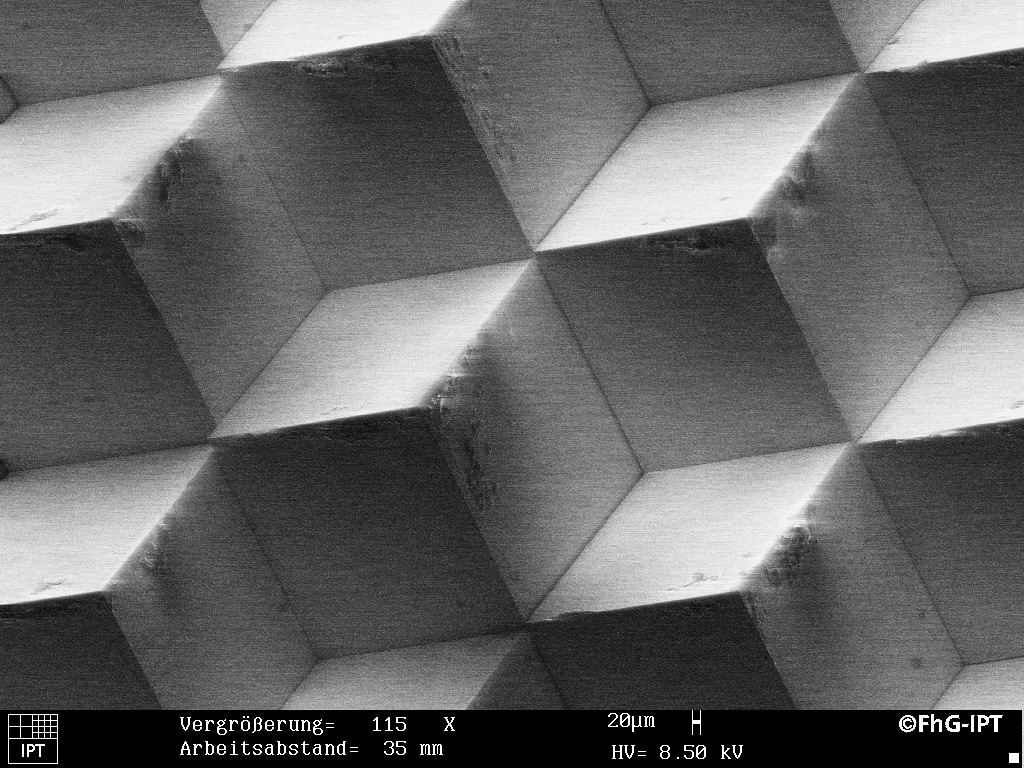

Aufnahme des Werkzeugmasters (Großkammer-Rasterelektronenmikroskop, Vergrößerung: 115-fach)
Hinweis zur Verwendung von Bildmaterial: Die Verwendung des Bildmaterials zur Pressemitteilung ist bei Nennung der Quelle vergütungsfrei gestattet. Das Bildmaterial darf nur in Zusammenhang mit dem Inhalt dieser Pressemitteilung verwendet werden. Falls Sie das Bild in höherer Auflösung benötigen oder Rückfragen zur Weiterverwendung haben, wenden Sie sich bitte direkt an die Pressestelle, die es veröffentlicht hat.
Aufnahme des Werkzeugmasters (Großkammer-Rasterelektronenmikroskop, Vergrößerung: 115-fach) | Download

Hochleistungsfähige Reflektoren sind heute aus vielen Bereichen des Alltags nicht mehr wegzudenken. Während reflektiertes Licht in Lichtschranken gemessen wird, um beispielsweise Fertigungsabläufe zu automatisieren oder Umweltbedingungen zu kontrollieren, tragen optische Rückstrahler dazu bei, den Straßenverkehr noch ein Stück sicherer zu machen. Die Automobilindustrie setzt hier auf reflektierende Seitenmarkierungs- oder Heckleuchten, auf der Straße selbst dienen die bekannten "Katzenaugen" als Rückstrahler von Markierungspfosten.

Für diese und zahlreiche weitere Anwendungen mit besonders hohem Anspruch an die Reflexionswerte entwickelte das Fraunhofer-Institut für Produktionstechnologie IPT zusammen mit der ULTRA REFLEX GmbH aus Renchen eine neue hochpräzise Reflektorstruktur. Die sogenannte Tripelarray-Struktur (siehe Abbildung), die in dem gemeinsamen Entwicklungsprojekt aufgebaut wurde, basiert auf ultrapräzise bearbeiteten und hochgenau montierten Messingblättchen. Die fertige Struktur dient bei der Herstellung der eigentlichen Reflektoren als Werkzeugmaster, von dem das endgültige Werkzeug aus chemisch abgeschiedenem Nickel abgeformt wird. Das so entstandene Werkzeug kommt dann beim Spritzguss der Reflektoren aus PMMA ("Acrylglas") zum Einsatz.

Die im Rahmen des Projekts durch Ultrapräzisionszerspanung und -montage erreichbare Formgenauigkeit und Oberflächengüte der Gesamtstruktur wurde gegenüber konventioneller Fertigung und Montage deutlich gesteigert. Die optischen Funktionsflächen des Werkzeugmasters erreichen eine Oberflächenqualität von rund 10 nm Ra. Die Formgenauigkeit bei der Endmontage der einzelnen Messingblättchen zur Gesamtstruktur liegt unterhalb von 20 µm.
