Links- oder rechtshändig: ortsaufgelöste Chiralitätsbestimmung in polykristallinen Festkörpern
Die ortsaufgelöste Bestimmung welche der beiden enantiomorphen Strukturvarianten – die linkshändige oder die rechtshändige – einer chiralen Phase in einem polykristallinen Material vorliegt, steht im Zentrum unserer Veröffentlichung in Science Advances. Anhand von EBSD (electron backscatter diffraction) Messungen wird dies erstmals für die chiralen Elementstruktur β-Mn gezeigt für die eine Bestimmung der Händigkeit mit üblichen Röntgenbeugungsverfahren bisher nicht möglich ist.

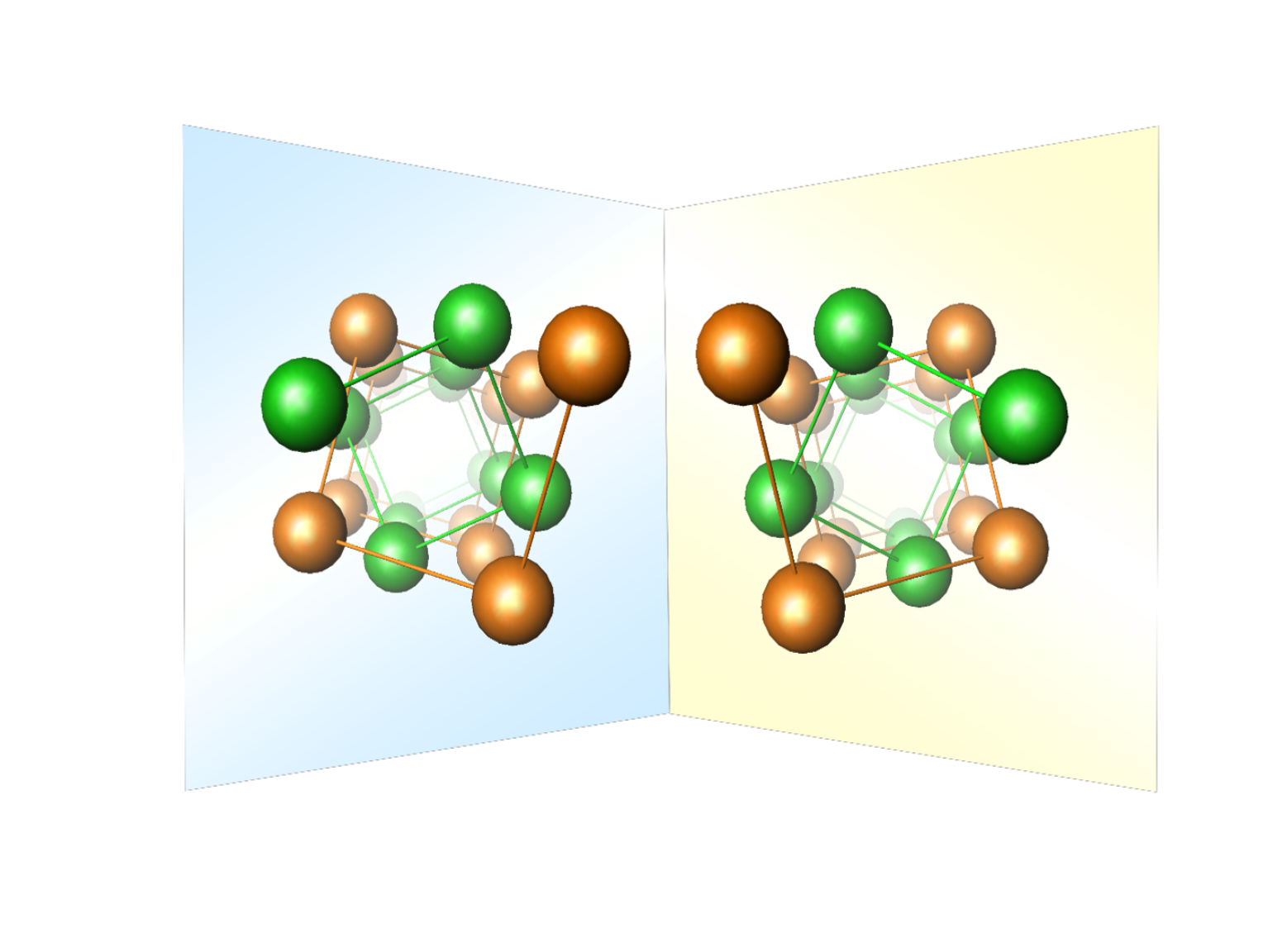

Links- oder Rechtshändigkeit ist eine Symmetrieeigenschaft, die viele auch makroskopische Objekte ausweisen und die insbesondere für die Bioaktivität von organischen Molekülen von immenser Bedeutung ist. Chiralität ist auch für physikalische oder chemische Eigenschaften wie optische Aktivität oder Enantioselektivität von kristallinen Festkörpern oder deren Ober-flächen relevant. Bei chiralen, metallischen Phasen sind unkonventionelle Supraleitung und ungewöhnliche, magnetische Ordnungszustände mit der Chiralität der zugrunde liegenden Kristallstruktur verknüpft. Trotz dieses Zusammenhangs zwischen der Chiralität und den Eigenschaften eines Materials ist der Nachweis häufig schwierig, da links- und rechtshändige Strukturvarianten sich in ihrer Wirkung aufheben oder zumindest abschwächen können.
Nicht immer lassen sich von chiralen Phasen Legierungen herstellen, die nur eine der beiden Strukturvarianten enthält. Häufig liegen beide Strukturvarianten in einem polykristallinen Material vor. Für systematische Untersuchungen ist es daher wichtig die Händigkeit mit guter Ortsauflösung in bestimmen zu können.

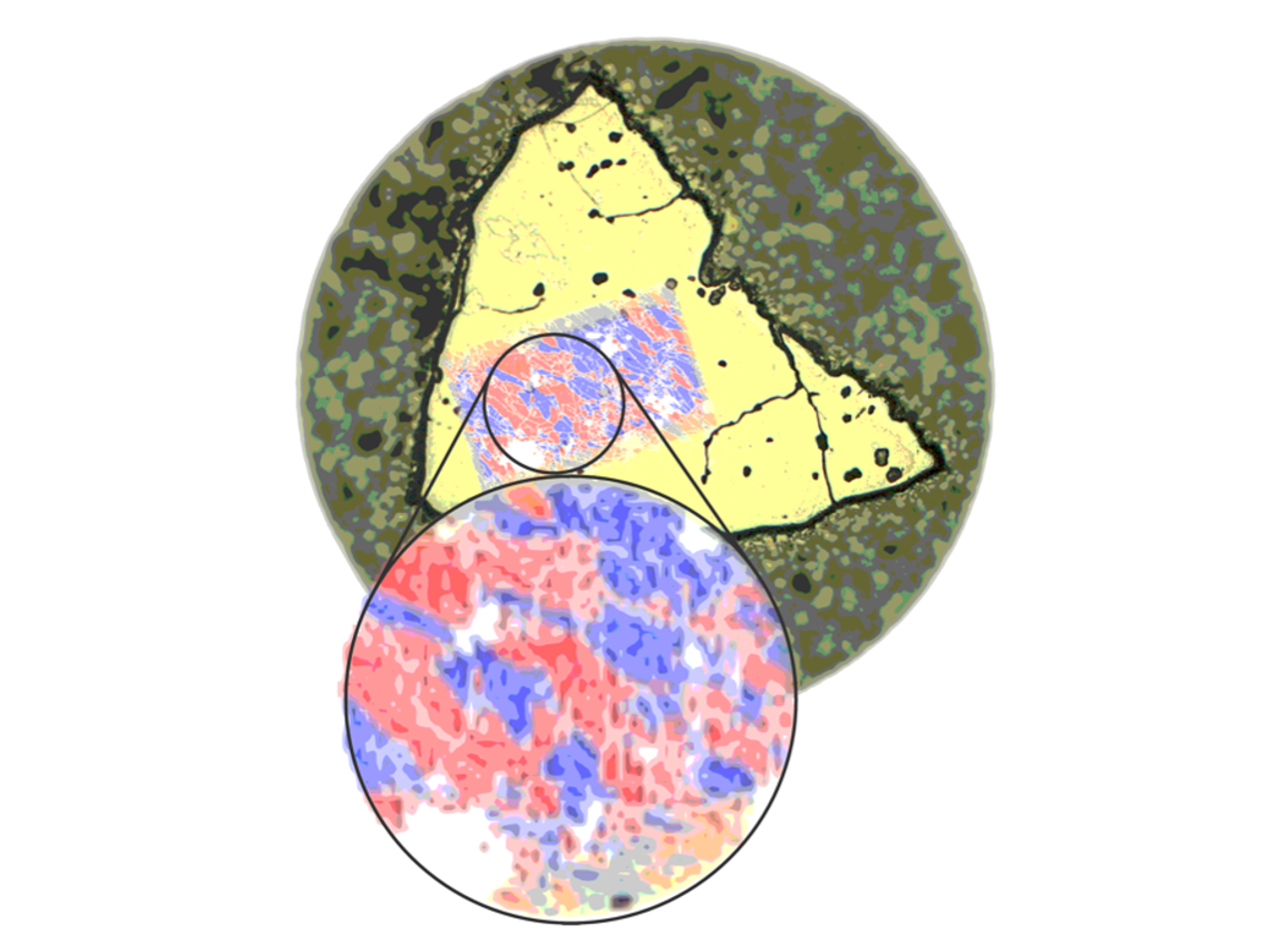

In der vorliegenden Arbeit wird gezeigt, dass mit Hilfe des EBSD (Electron backscatter diffraction) Verfahrens die Verteilung der enantiomorphen Strukturvarianten nicht nur in polykristallinen Materialien von mehrkomponentigen Phasen bestimmt werden kann, sondern auch für die chirale Elementstruktur β-Mn. Der Unterschied zwischen mehrkomponentigen Kristallstruktu-ren und der Elementstruktur ist deshalb von besonderer Bedeutung, da das Röntgenbeugungsverfahren, das üblicherweise zur Bestimmung der Händigkeit verwendet wird, für eine chirale Elementstruktur wie β-Mn keine Aussage liefert. Seit einigen Jahren ist das EBSD ein etabliertes Verfahren, bei dem anhand von Kikuchi Linien die lokale Kristallorientierung in einem polykristallinen Material bestimmt werden kann. Das EBSD Verfahren wird im Rasterelektronen-mikroskop durchgeführt. Es stellt daher eine vergleichsweise einfache Methode dar, mit der lokale, kristallographische Eigenschaften eines polykristallinen Materials bestimmt werden können. Die Kikuchi-Linien entstehen hierbei durch Beugung der Elektronen an einer stark gekippten, planen Oberfläche. Übliche Verfahren zur Auswertung der EBSD Bilder lassen jedoch keine Aussage über die Händigkeit einer Phase zu. Erst die Berücksichtigung von dynamischer Elektronenmehrfachstreuung in den Simulationsrechnungen liefert Unterschiede in den Kikuchi-Linien der beiden enantiomorphen Strukturvarianten. Eine Zuordnung der Händigkeit erfolgt durch die bessere Übereinstimmung des experimentellen EBSD Bildes mit einem der beiden simulierten Bilder.
Die experimentellen Untersuchungen wurden für β-Mn und die strukturell eng verwandten mehrkomponentigen Verbindung Pt2Cu3B durchgeführt. Für beide Phasen wurde anhand der EBSD Bilder die Verteilung der beiden enantiomorphen Strukturvarianten bestimmt. Für die anschließenden Röntgenbeugungsuntersuchungen wurden mit Hilfe der Xenon-FIB (focused ion beam) Technik Kristalle aus homogenen Bereichen der polykristallinen Materialien heraus-geschnitten. Anhand der Röntgenbeugungsdaten konnte lediglich die Händigkeit der Pt2Cu3B Kristalle bestimmt werden. Die Bestimmung von Bereichen, die nur eine der beiden enanti-omorphen Strukturvarianten enthält, vereinfacht somit wesentlich die Herstellung von Materialien mit definierter Händigkeit.
Wissenschaftlicher Ansprechpartner:
Ulrich Burkhardt
Originalpublikation:
Science Advances 14 May 2021: Vol. 7, no. 20, eabg0868
DOI: 10.1126/sciadv.abg0868
Weitere Informationen:
https://www.cpfs.mpg.de/3312946/20210531?c=2327
