Innovative Methode ermöglicht schonendes Röntgen empfindlicher biologischer Proben

Hinweis zur Verwendung von Bildmaterial: Die Verwendung des Bildmaterials zur Pressemitteilung ist bei Nennung der Quelle vergütungsfrei gestattet. Das Bildmaterial darf nur in Zusammenhang mit dem Inhalt dieser Pressemitteilung verwendet werden. Falls Sie das Bild in höherer Auflösung benötigen oder Rückfragen zur Weiterverwendung haben, wenden Sie sich bitte direkt an die Pressestelle, die es veröffentlicht hat.

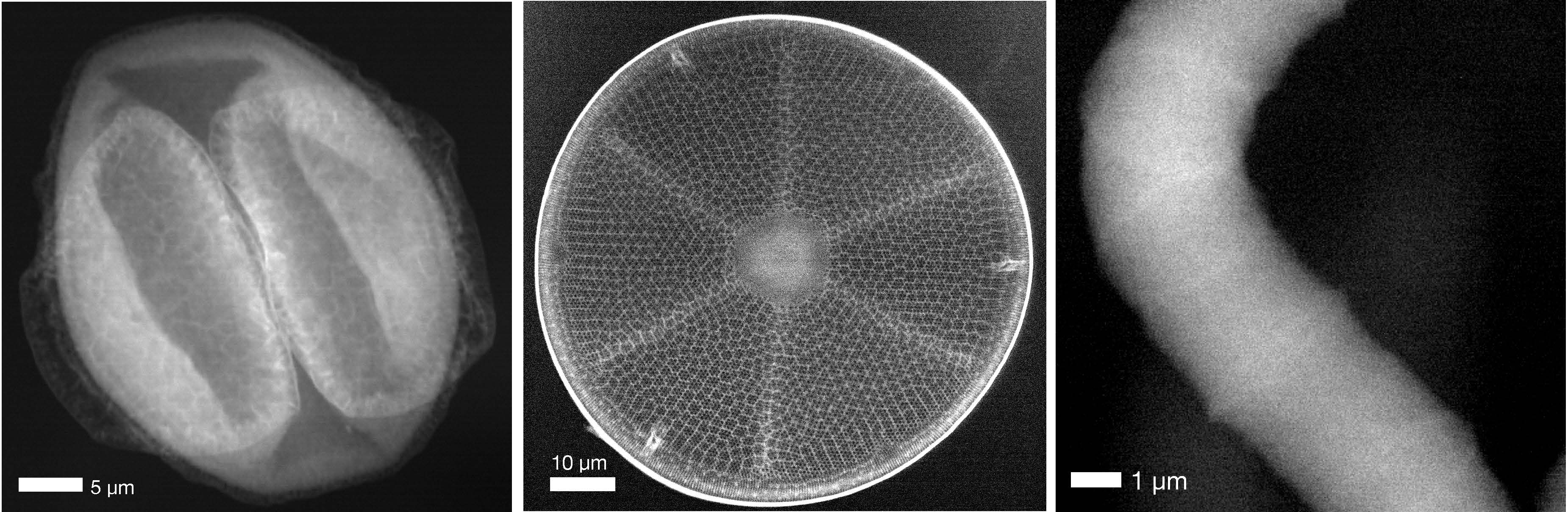

Von links nach rechts: Ein bei DESY gesammeltes Pollenkorn, eine Kieselalge und ein Cyanobakterium, alle abgebildet mit Compton-Röntgenstreuungsmikroskopie an DESYs Röntgenlichtquelle PETRA III. | Copyright: DESY/CFEL | Download

Biologische Materialien reagieren sehr empfindlich auf Röntgenstrahlung. Schon vergleichsweise geringe Dosen können sie schädigen und damit die Bestimmung ihrer Struktur verfälschen. Die neue Methode nutzt hochenergetische Röntgenstrahlung, die durch innovative Speziallinsen stark fokussiert wird. Dadurch kommt die Technik mit weniger als einem Prozent der üblicherweise schädlichen Röntgendosis aus. Sie liefert dennoch Bilder mit einer Auflösung im Nanometerbereich (millionstel Millimeter). Die Methode eignet sich damit besonders für Röntgenlichtquellen der nächsten Generation wie das geplante ultimative Röntgenmikroskop PETRA IV bei DESY.

Röntgenlicht interagiert auf unterschiedliche Weise mit biologischem Material, vor allem abhängig von der Energie und Intensität des Lichts. Röntgenstrahlung niedrigerer Energie wird vor allem von den Atomen in der Probe absorbiert, deren Elektronen dadurch aus der Atomhülle herausgeschleudert werden. Bei höheren Röntgenenergien dominiert ein Prozess, der als elastische Streuung bezeichnet wird. Dabei prallen die Röntgenphotonen wie Billardkugeln an der Materie ab, ohne ihre Energie abzugeben. Techniken wie die Kristallographie oder die Ptychographie basieren auf diesem Phänomen. Dennoch kann es auch dabei zu einer Absorption der energiereichen Photonen und damit zu Strahlenschäden an der Probe kommen.

Die neue Methode setzt auf einen dritten Prozess: die Compton-Streuung, bei der die Röntgenphotonen an den Elektronen gestreut werden und nur einen winzigen Teil ihrer Energie im Zielmaterial zurücklassen. Die Compton-Streuung wurde als Methode für die Röntgenmikroskopie bislang weitgehend ignoriert, da sie noch höhere Röntgenenergien erfordert, für die es keine geeigneten hochauflösenden Optiken gab. „Wir haben die Compton-Streuung verwendet und herausgefunden, dass die in der Probe deponierte Energie pro Menge an nachgewiesenen Photonen geringer ist als bei den anderen Methoden", sagt Chapman, Leitender Wissenschaftler bei DESY, Professor an der Universität Hamburg und Erfinder verschiedener Röntgentechniken.

Der Vorteil der geringen Röntgendosis in der Probe ist zugleich allerdings eine Herausforderung für die Herstellung geeigneter Linsen: Hochenergetische Röntgenstrahlung durchdringt fast alle Materialien und wird kaum gebrochen oder gebeugt, wie es für die Fokussierung von Strahlung jedoch erforderlich ist. Bajt hat dazu eine neue, innovative Art von Röntgenlinsen entwickelt, sogenannte Mehrschicht-Laue-Linsen (MLL). Diese neuen Optiken bestehen aus über 7300 nanometerdünnen Schichten, die abwechselnd aus Siliziumkarbid und Wolframkarbid gefertigt sind. Mit ihnen konnte das Team ein holografisches optisches Element konstruieren, mit dem sich die Röntgenstrahlung effizient fokussieren ließ.

Mit diesem Linsensystem konnte das Team an der Messstation P07 bei PETRA III eine Vielzahl biologischer Materialien abbilden, indem es die Compton-Streuungsdaten erfasste, während die Probe durch den fokussierten Strahl lief. Diese Art der Rastermikroskopie erfordert eine sehr helle Röntgenquelle – je heller, desto besser. Die Fokussierung der Strahlung auf einen Punkt bestimmt die Auflösung der Bilds. DESYs hochbrillante Synchrotronstrahlungsquelle PETRA III ist bei hohen Röntgenenergien hell genug, um Bilder auf diese Weise in einer annehmbaren Zeit aufzunehmen. Ihr volles Potenzial kann die Technik am geplanten Röntgenmikroskop PETRA IV entfalten.

Um die Methode zu testen, verwendete das Team eine Blaualge (Cyanobakterium), eine Kieselalge und sogar ein Pollenkorn, das direkt vor dem Labor gesammelt wurde – „eine sehr lokale Probe“, wie Bajt betont. Die Untersuchung erreichte bei allen Proben eine Auflösung von 70 Nanometern. Im Vergleich zur Untersuchung einer ähnlichen Pollenprobe mit der konventionellen Methode der kohärenten Röntgenstreuung erreichte die Compton-Röntgenmikroskopie eine ähnliche Auflösung bei einer 2000 Mal geringeren Röntgendosis. „Als wir die Proben nach dem Experiment erneut mit einem Lichtmikroskop untersuchten, konnten wir keine Spuren der Strahlung feststellen“, berichtet Bajt, die Gruppenleiterin am Center for Free-Electron Laser Science (CFEL) bei DESY ist.

„Diese Ergebnisse könnten sogar noch besser sein“, erläutert Chapman. „Im Idealfall würde man für ein solches Experiment einen kugelförmigen Detektor verwenden, weil die gestreute Röntgenstrahlung aus der Probe in alle Richtungen fliegt. In dieser Hinsicht ist es ein bisschen wie bei einem Kollisionsexperiment in der Teilchenphysik, bei dem man Daten in allen Richtungen sammeln muss.“ Außerdem wiesen die Messdaten darauf hin, dass bei einer höheren Helligkeit wie etwa von PETRA IV die Auflösung noch steigen kann. So könnten etwa in den noch relativ strukturlosen Aufnahmen der Cyanobakterien einzelne Organellen und dreidimensionale Strukturen sichtbar werden, bis zu einer Auflösung von 10 Nanometern, ohne eine problematische Schädigung.

„Die einzige Einschränkung bei den Untersuchungen war nicht die Art der Technik, sondern die Helligkeit der Quelle“, erläutert Bajt. Mit einer helleren Quelle könnte die Methode dann für die Abbildung ganzer, nicht präparierter Zellen und Gewebe verwendet werden oder für die Verfolgung von Nanopartikeln innerhalb einer Zelle, etwa zur direkten Beobachtung einer Medikamentenabgabe. Durch die Eigenschaften der Compton-Streuung eignet sich die Methode darüber hinaus auch für nicht-biologische Proben, etwa für die Untersuchung des Auf- und Entladens von Batterien. „In der Literatur gibt es bisher nichts Vergleichbares“, sagt Bajt. „Es gibt also noch viel zu erforschen.“

An der Arbeit waren Forschende von DESY, CFEL, dem Exzellenzcluster CUI: Advanced Imaging of Matter an der Universität Hamburg sowie der Universität Lund in Schweden beteiligt.

DESY zählt zu den weltweit führenden Teilchenbeschleuniger-Zentren und erforscht die Struktur und Funktion von Materie – vom Wechselspiel kleinster Elementarteilchen, dem Verhalten neuartiger Nanowerkstoffe und lebenswichtiger Biomoleküle bis hin zu den großen Rätseln des Universums. Die Teilchenbeschleuniger und die Nachweisinstrumente, die DESY an seinen Standorten in Hamburg und Zeuthen entwickelt und baut, sind einzigartige Werkzeuge für die Forschung: Sie erzeugen das stärkste Röntgenlicht der Welt, bringen Teilchen auf Rekordenergien und öffnen neue Fenster ins Universum. DESY ist Mitglied der Helmholtz-Gemeinschaft, der größten Wissenschaftsorganisation Deutschlands, und wird zu 90 Prozent vom Bundesministerium für Bildung und Forschung und zu 10 Prozent von den Ländern Hamburg und Brandenburg finanziert.

Wissenschaftlicher Ansprechpartner:
Dr. Saša Bajt
Hamburg Centre for Ultrafast Imaging
Center for Free Electron Laser Science
Telefon: +49 40 8998-2082
sasa.bajt@cfel.de

Originalpublikation:
Dose-efficient Scanning Compton X-ray Microscopy; Tang Li, Lukas Dresselhaus, Nikolay Ivanov, Mauro Prasciolu, Holger Fleckenstein, Oleksander Yefanov, Wenhui Zhang, David Pennicard, Ann-Christin Dippel, Olof Gutowski, Pablo Villanueva-Perez, Henry N. Chapman, Saša Bajt; „Light: Science & Applications“, 2023; DOI: https://dx.doi.org/10.1038/s41377-023-01176-5
