Sperrfristmeldungen
30.01.2024 12:07
Forschungsergebnisse

BESSY II: Lokale Variationen in der atomaren Struktur von hochentropischen-Legierungen

Die Auswertung der EXAFS-Daten zeigte, dass die Glühtemperatur der Cantor-Legierung sich auf lokale Umgebungen der Elemente auswirkt. Dies deutet auf unterschiedliche Ordnungs- und Diffusionsprozesse hin.
Hinweis zur Verwendung von Bildmaterial: Die Verwendung des Bildmaterials zur Pressemitteilung ist bei Nennung der Quelle vergütungsfrei gestattet. Das Bildmaterial darf nur in Zusammenhang mit dem Inhalt dieser Pressemitteilung verwendet werden. Falls Sie das Bild in höherer Auflösung benötigen oder Rückfragen zur Weiterverwendung haben, wenden Sie sich bitte direkt an die Pressestelle, die es veröffentlicht hat.

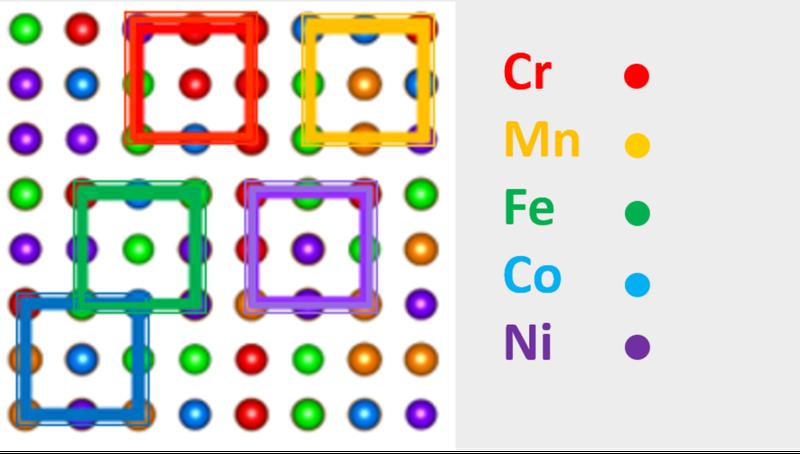

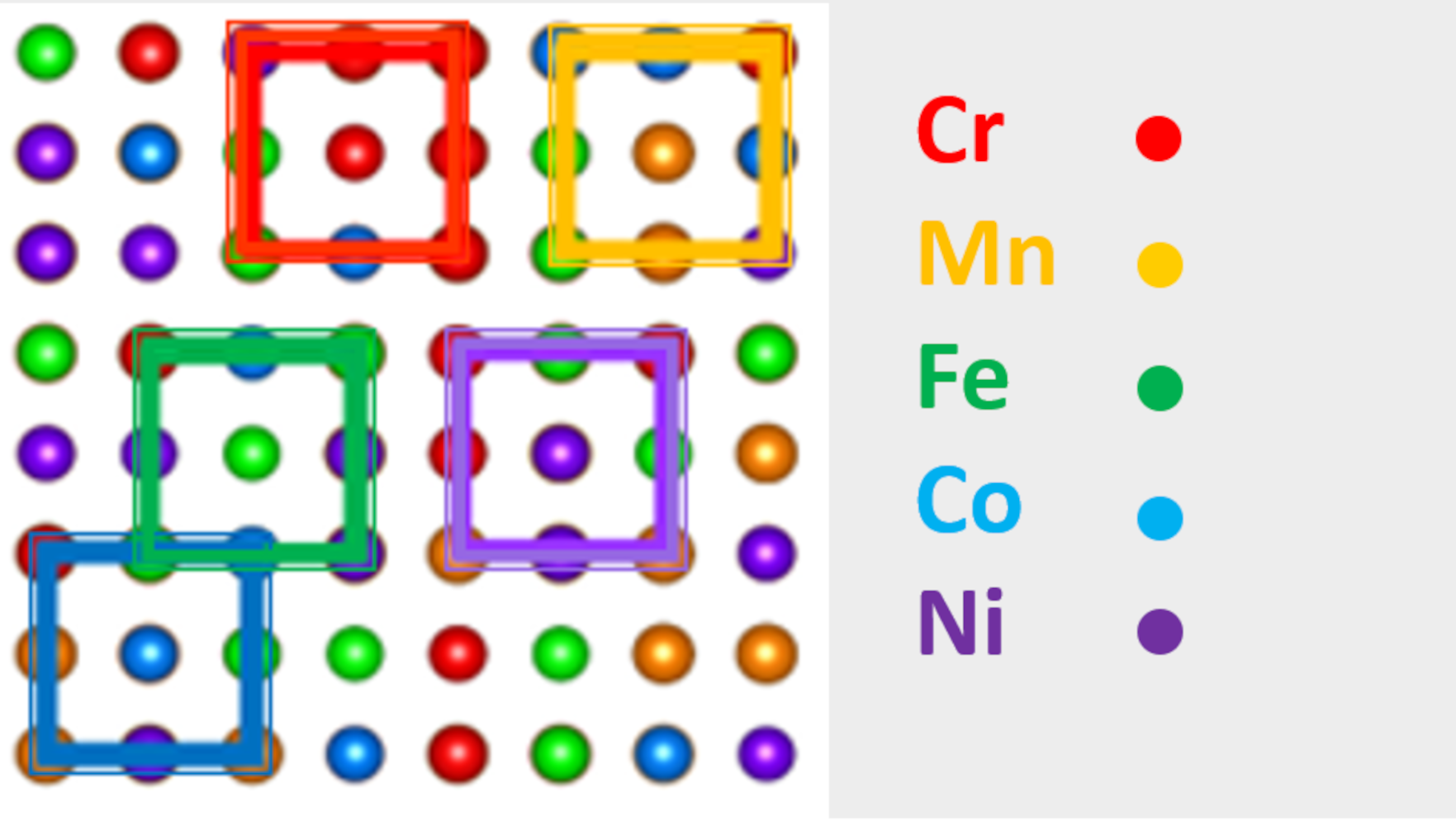

Die Auswertung der EXAFS-Daten zeigte, dass die Glühtemperatur der Cantor-Legierung sich auf lokale Umgebungen der Elemente auswirkt. Dies deutet auf unterschiedliche Ordnungs- und Diffusionsprozesse hin. | Copyright: HZB | Download

Hochentropie-Legierungen halten extremer Hitze und Belastung stand und eignen sich daher für eine Vielzahl spezifischer Anwendungen. Einblicke in Ordnungsprozesse und Diffusionsphänomene in diesen Materialien hat nun eine neue Studie an der Röntgenquelle BESSY II geliefert. An der Studie waren Teams des HZB, der Bundesanstalt für Materialforschung und -prüfung, der Universität Lettland und der Universität Münster beteiligt.

Das Team analysierte Proben einer sogenannten Cantor-Legierung, die aus fünf 3d-Elementen besteht: Chrom, Mangan, Eisen, Kobalt und Nickel. Die kristallinen Proben (kubisch-flächenzentriert, fcc) wurden bei zwei verschiedenen Temperaturen geglüht, entweder bei 1373 Kelvin (Hochtemperaturzustand,HT) oder bei 993 Kelvin (Tieftemperaturzustand, LT) und dann schockgefroren.

Um die lokalen Umgebungen der einzelnen Elemente in den Proben zu analysieren, nutzte das Team eine gut etablierte Methode der Röntgenabsorptionsspektroskopie, die elementspezifisch ist (EXAFS). Mit einer Reverse Monte Carlo (RMC) Analyse gelang es, die Messdaten zu interpretieren.

"Auf diese Weise konnten wir sowohl qualitativ als auch quantitativ die Besonderheiten der charakteristischen lokalen Umgebungen der Hauptkomponenten der Legierung auf atomarer Ebene aufklären", erklärt Dr. Alevtina Smekhova vom HZB. Die Ergebnisse geben insbesondere auch Aufschluss über die Diffusionsprozesse in der Hochentropie-Legierung. So zeigten sie, dass in den HT-Proben Mangan am schnellsten diffundiert, während in den LT-Proben Nickel schneller diffundiert, wie es zuvor aus Diffusionsexperimenten bekannt war. „Diese Ergebnisse helfen dabei, die Beziehung zwischen der lokalen atomaren Umgebung und den makroskopischen Eigenschaften in diesen Legierungen besser zu verstehen“, sagt Smekhova.

Wissenschaftlicher Ansprechpartner:
Dr. Alevtina Smekhova
alevtina.smekhova@helmholtz-berlin.de

Originalpublikation:
Nano Research journal (2023): “Anomalies in the short-range local environment and atomic diffusion in single crystalline equiatomic CrMnFeCoNi high-entropy alloy”
https://www.sciopen.com/article/10.1007/s12274-024-6443-6

Die semantisch ähnlichsten Pressemitteilungen im idw
