Fraunhofer IZFP auf der InnoTrans 2024: »PASAWIS« – System für eine vollständige manuelle Prüfung von Bahnradsätzen
Die Materialprüfung bei Radsätzen von Schienenfahrzeugen ist integraler Bestandteil eines sicheren Schienenverkehrs. In kleineren Werkstätten wird eine solche Prüfung zumeist händisch durchgeführt. Eine Speicherung und damit eine mögliche Nachverfolgbarkeit der Prüfergebnisse ist dabei durch die Flüchtigkeit der Daten bisher nicht gegeben. Das PASAWIS-Prüfsystem steht nun für Radsatzprüfung der nächsten Generation. Wie das funktioniert, präsentieren Expertinnen und Experten des Fraunhofer IZFP anhand einer Spurkranzprüfung vom 24. bis 27. September 2024 auf der 14. InnoTrans in Berlin (Messe Berlin, ExpoCenter City, Halle 23, Stand 240).

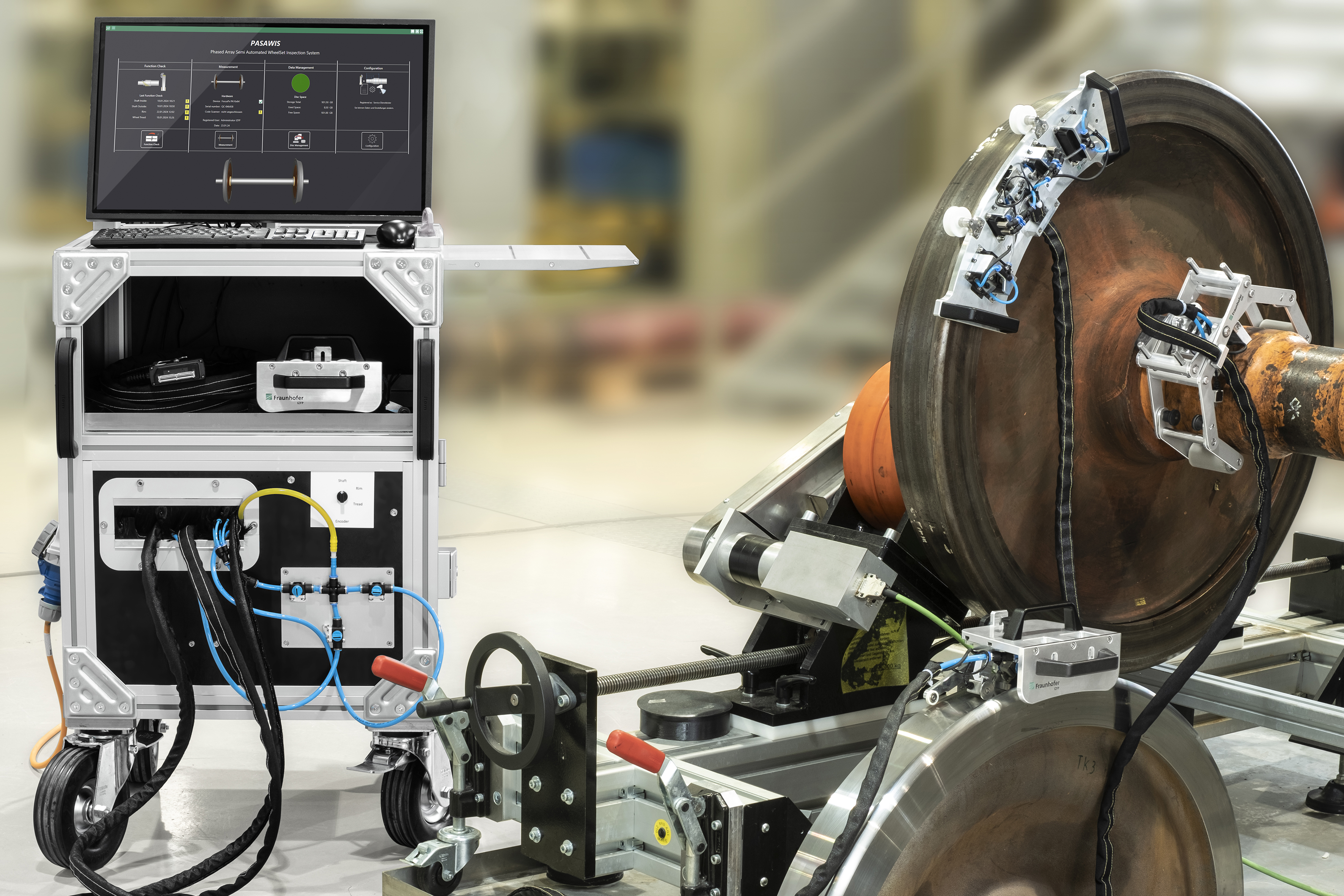

PASAWIS (Phased Array Semi-Automated Wheelset Inspection System) ermöglicht mittels dreier Handscanner eine vollständige Radsatzprüfung an Welle, Spurkranz und Lauffläche auf Basis definierter Prüfprogramme. Das mobile System ist in der Produktion einsetzbar, von einer Person zu bedienen und besteht aus einer Ultraschalleinheit (Phased Array) mit maßgeschneiderter Software. Dabei erfüllt das System die Anforderungen der VPI European Rail Service GmbH (VERS) gemäß VPI-EMG 09 zur Instandhaltung von Güterwagen mittels zerstörungsfreier Prüfung.
Vollständige Prüfdatenspeicherung ermöglicht langfristige Rückverfolg- und Nachvollziehbarkeit
Mit PASAWIS ist erstmals eine vollständige Speicherung der Prüfdaten mittels Handprüfung möglich und somit eine langfristige Rückverfolg- und Nachvollziehbarkeit. Die lokal gespeicherten Daten können über multiple Schnittstellen an zentrale Ablageorte transferiert werden. Ebenso möglich ist ein direkter Upload an Cloud-basierte Dokumentenmanagementsysteme. Prüfparameter wie Prüfer, Prüfdatum, die Signalverstärkung oder Prüfbereiche werden im DICONDE-Format (Digital Imaging and Communication for Nondestructive Evaluation) gemäß ASTM E2633 14 US dokumentiert. Dieser offene Standard erfüllt mit angehängtem PACS (Picture Archiving and Communication System) höchste Anforderungen und ermöglicht es, Bilder und digitale Daten aus der industriellen Materialprüfung anzuzeigen, zu übermitteln und zu speichern.
Individuelle Prüfberichte, sichere Digitalsignatur
Die Ergebnisse einer Prüfung werden automatisch in individualisierten Prüfberichten als PDF-Datei gespeichert und enthalten die zum individuellen Radsatz zugehörigen graphischen Ergebnisse, wie A-Bild, Sektorbild und C-Bild sowie Metadaten, wie Kalibrierdatum, Geräteseriennummer, Name des Prüfers oder Werkstatt. Für die Berichterstellung ist lediglich ein minimaler manueller Input erforderlich. Der Prüfbericht wird mit einer sicheren, digitalen Signatur versehen und garantiert dadurch ein deutlich erhöhtes Maß an Sicherheit.
PASAWIS ist eine gemeinsame Entwicklung von Fraunhofer IZFP und Evident GmbH in Kooperation mit Railmaint GmbH.
Mehr zum Fraunhofer IZFP:
Das Fraunhofer IZFP ist ein international renommiertes Forschungs- und Entwicklungsinstitut für angewandte, industrienahe Forschung mit Hauptsitz in Saarbrücken. Im Zentrum der Tätigkeiten steht die Entwicklung intelligenter Sensor- und Datensysteme für Sicherheit, Nachhaltigkeit und Effizienz. Die Arbeitsergebnisse finden in Wirtschaft und Industrie Verwertung. Die wissenschaftlich-technologischen Lösungen unterstützen Wissenschaft und Wirtschaft und wirken gleichzeitig an der Gestaltung unserer Gesellschaft und unserer Zukunft mit. Das FuE-Portfolio beinhaltet neben maßgeschneiderten Sensorsystemen, Sensordatenmanagement, Datenanalyse und Datenwertschöpfung mit KI- und Machine Learning-Techniken auch umfangreiche Beratungstätigkeiten u. a. im Bereich der Normung. Das Verständnis der technischen Prüf- und Sensorphysik wird zudem durch Technologien und Konzepte aus der KI-Forschung ergänzt.
Das Fraunhofer IZFP beschäftigt derzeit ca. 130 Mitarbeitende als Stammpersonal.
Wissenschaftlicher Ansprechpartner:
Dipl.-Ing. (FH) Stefan Caspary
